PA1200I/PA5002D一体化数字功放模块-1000W@8Ω

PA1200i/PA5002D一体化数字功放模块

产品详情/图文说明

（温馨提示：本品外观工艺会不断的微调优化，请以最终版本为准）

！！重要提示！！

     1.本款产品为开关电源与数字功放一体化模块，默认主工作电压为±56V，功放输出功率也默认为相应的固定值，本页所指输出功率均为峰值功率，其由产品自带的开关电源带载能力所决定。另外，系统特设AC检测的静音功能，因此杜绝了开/关机的浪涌POP声，这是有区别于其它普通同类产品的特殊功能！

    2.本品作为专业成品机的配套时，就是十分出色的核心部件，其具备独特的保护功能，最大限度的确保设备的安全性！本品的型号命名，也会根据市场需求而作调整。

    2.1 目前，本品暂时同时具备两代的型号：第一代【PA1200i】和最新推出的第二代【PA5002D】。之后，第一代型号【PA1200i】将逐步退出市场。

    2.2 本品的外观工艺会有不断升级，包括：

    2.2.1 PCBA的局部优化升级：主要针对某些特定的功能和技术特征进行调整优化；

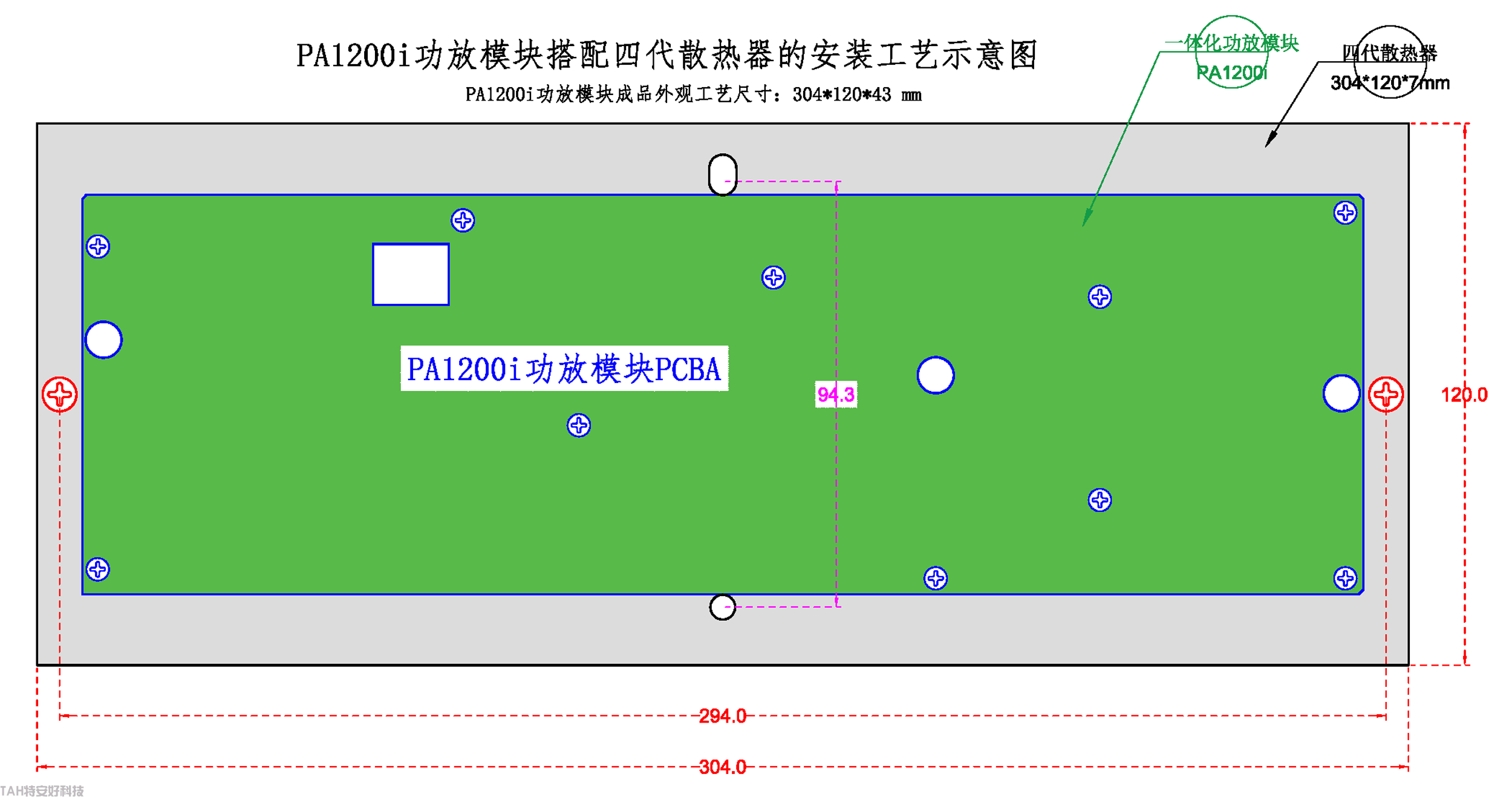

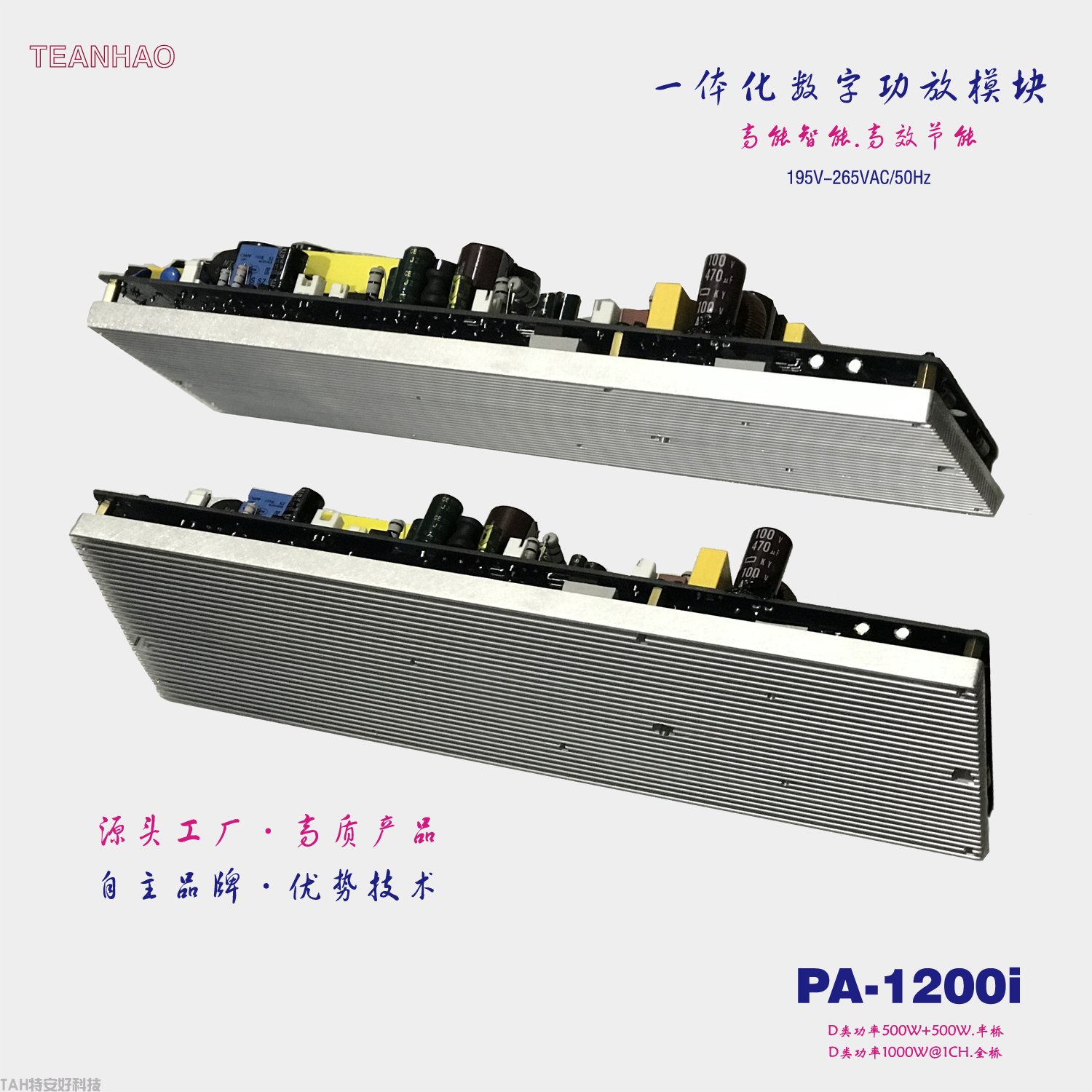

    2.2.2 托底式散热器工艺尺寸的调整优化：目前使用的两款工艺尺寸为304*120*7mm和284*90*9mm。前者为模块外围的固定安装方式，其特点是安装较为灵活方便，但尺寸相对大些，故占地方也会大一些；而后者则是在模块内部区域的固定安装方式，其特点是尺寸跟PCBA几乎一致，简洁美观。

    2.2.3 以上，敬请以最新版本的实物为准。

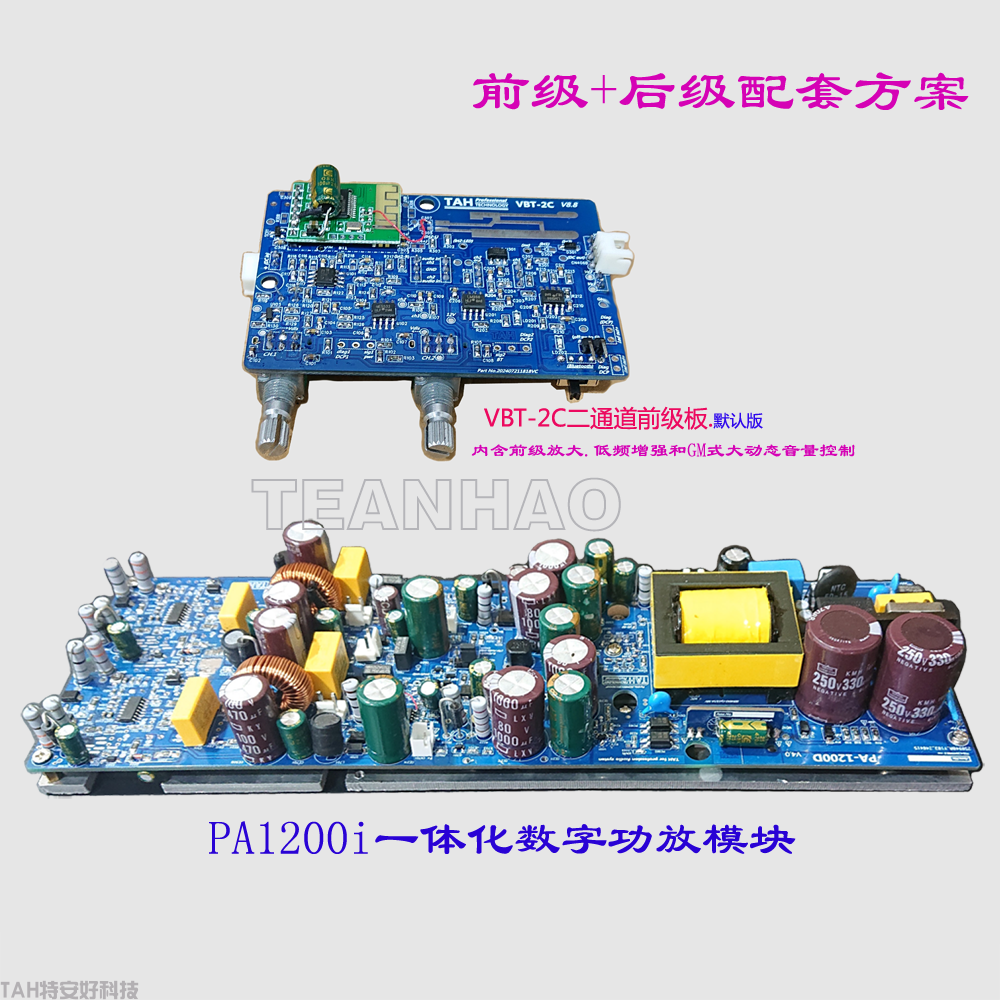

    3.本品出货分两种方式及其价格，第一种为单独产品，第二种为组合产品：配置专属的前级信号处理板(详情可咨询我方客服)。

    4.本品应用场景与范围：专业有源音箱、组合式功放机、拉杆式扩声器材、安防消防扩声设备、娱乐振动器材等。

    5.本品在相关电商平台设有专卖店，销售发货以敞开式PCBA模块进行包装，具体的安装工艺，必要时，可咨询我方店员客服。

    6.以上，敬请周知。感谢您的理解与支持！

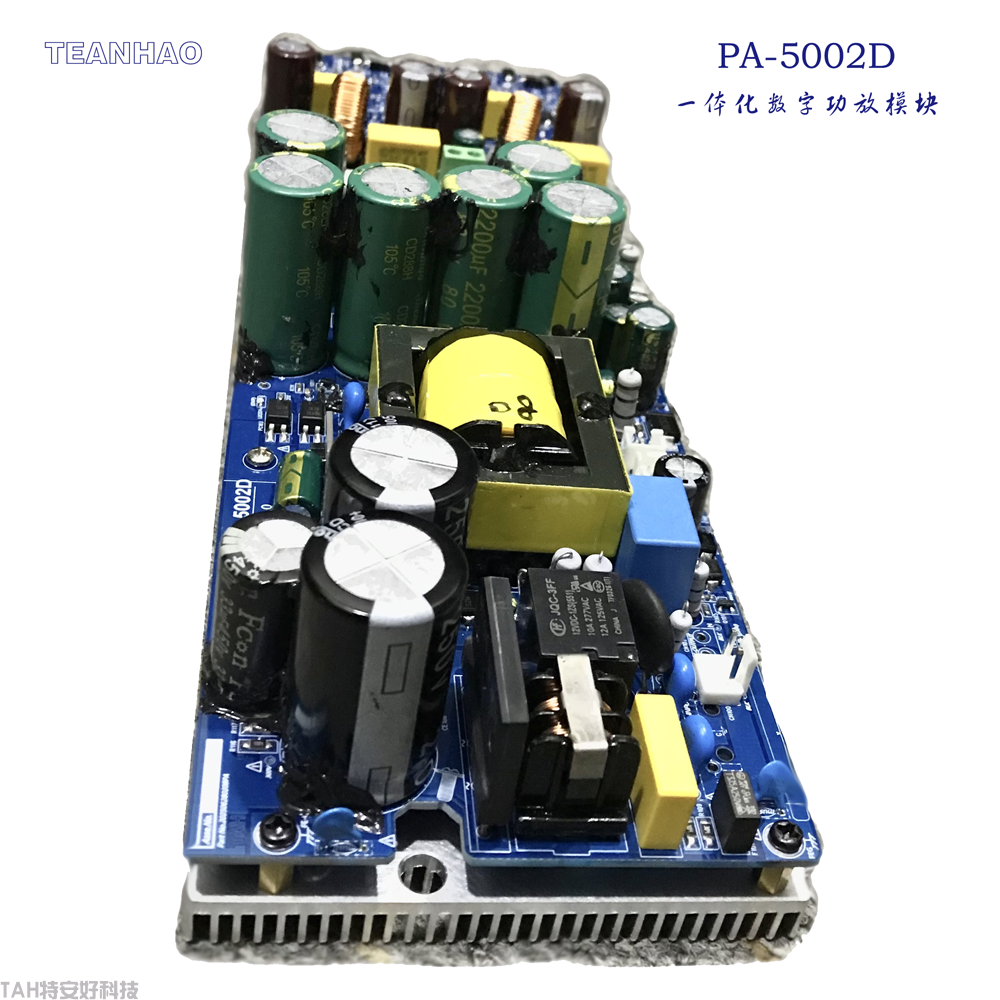

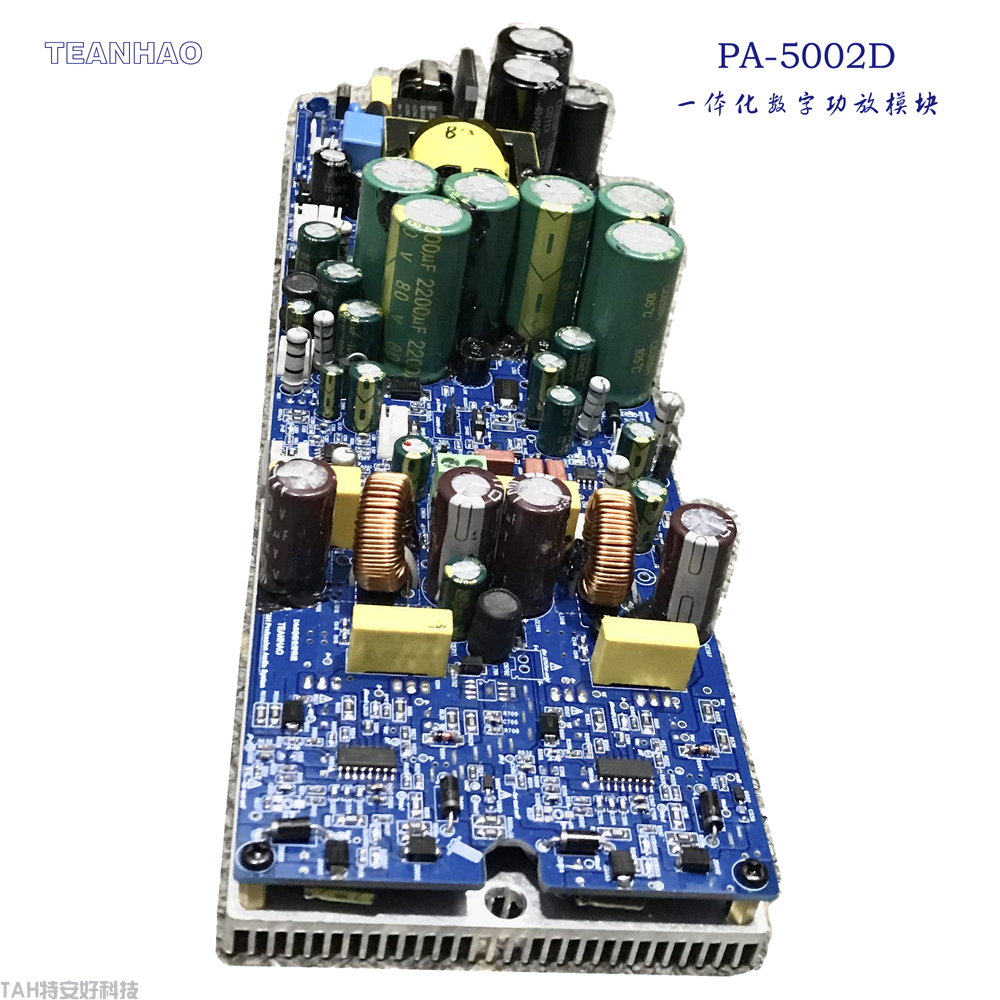

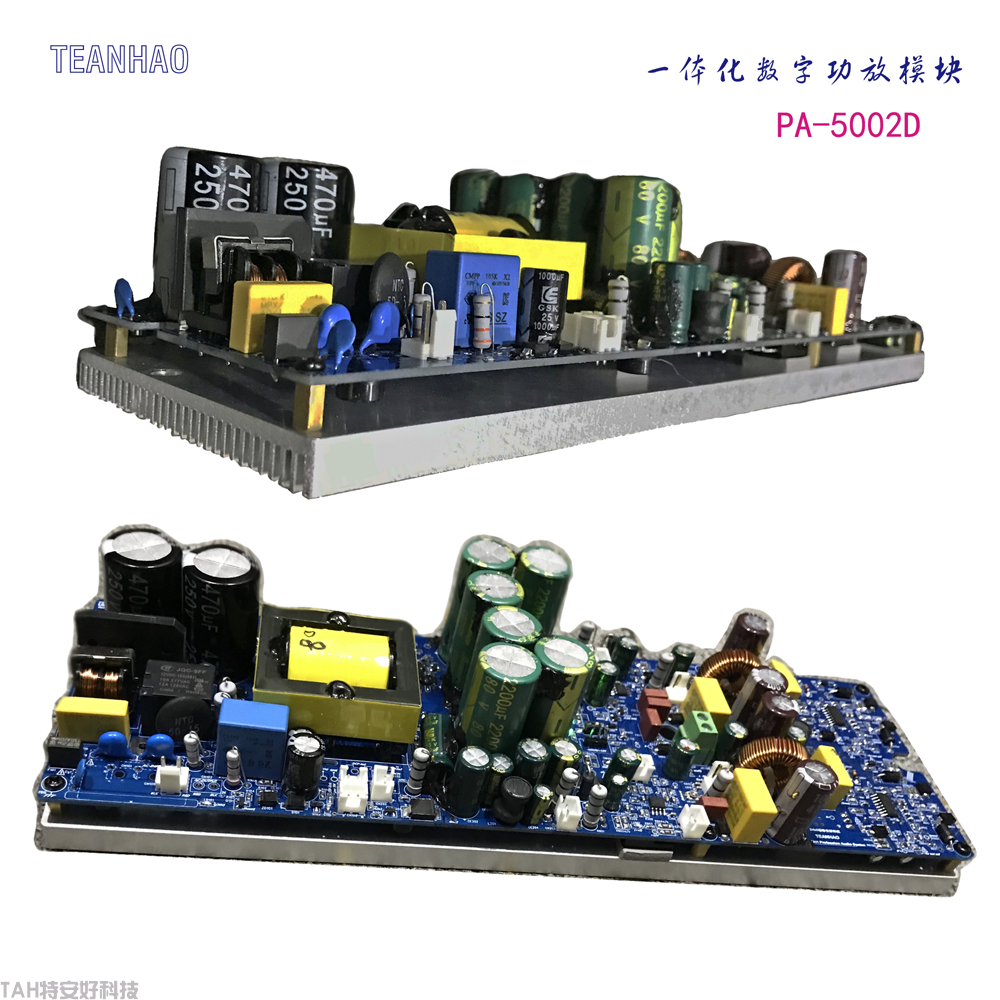

【PA-1200i】/【PA5002D】型一体化数字功放模块

       采用 IR2092S方案，输出电路采用3773MOS管，完善且实用的附属功能设计，令其如虎添翼，至尊臻品！

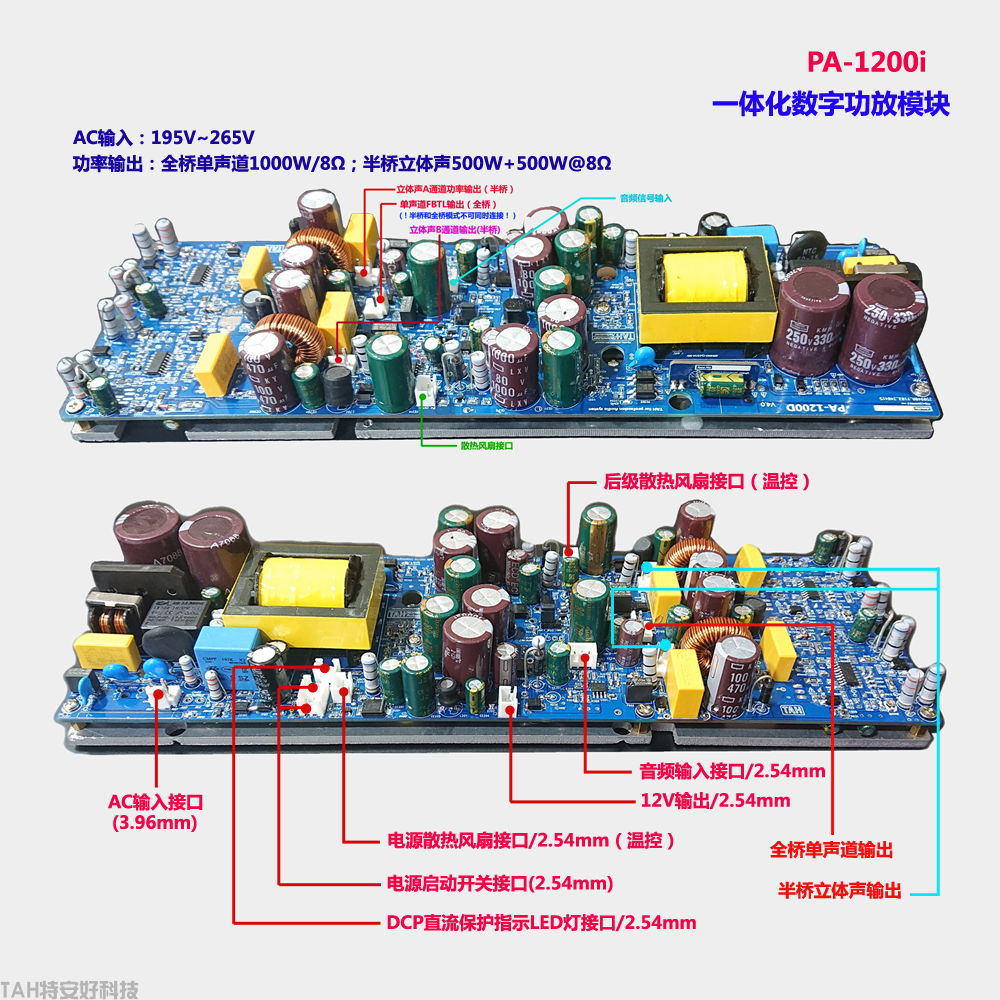

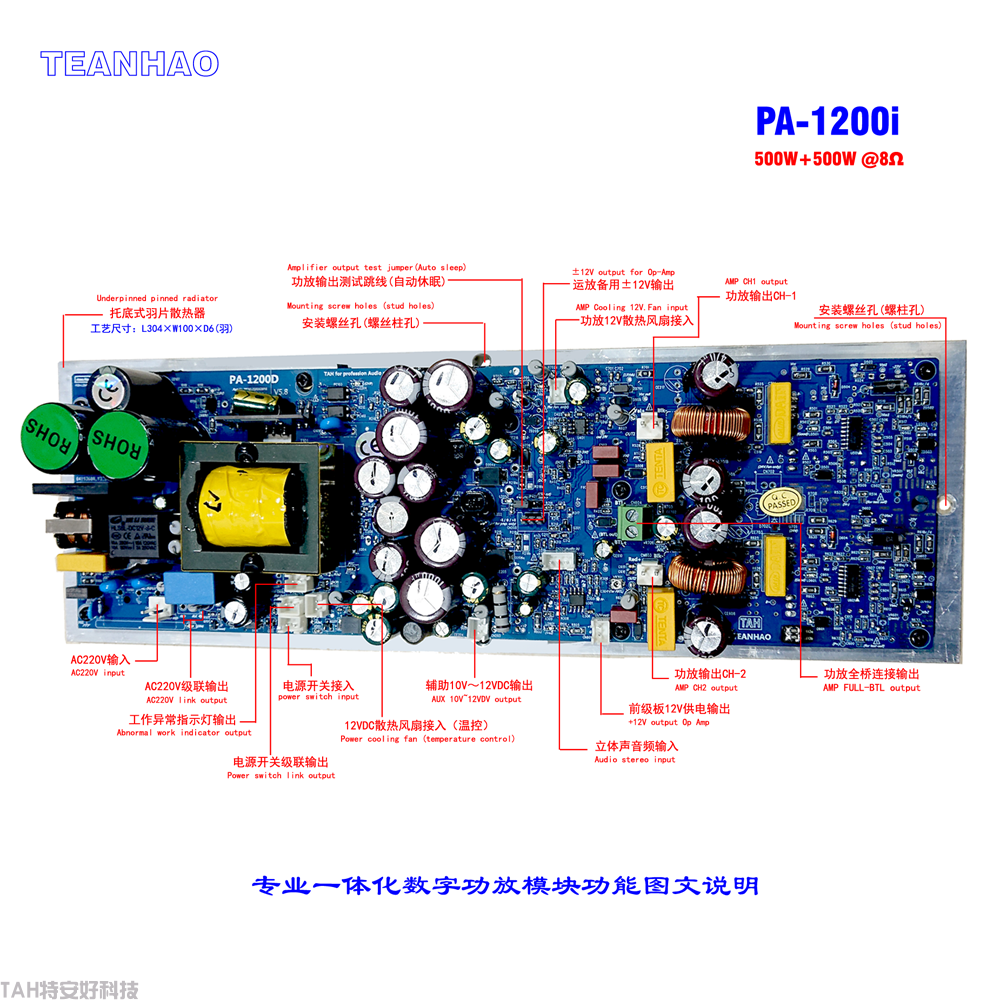

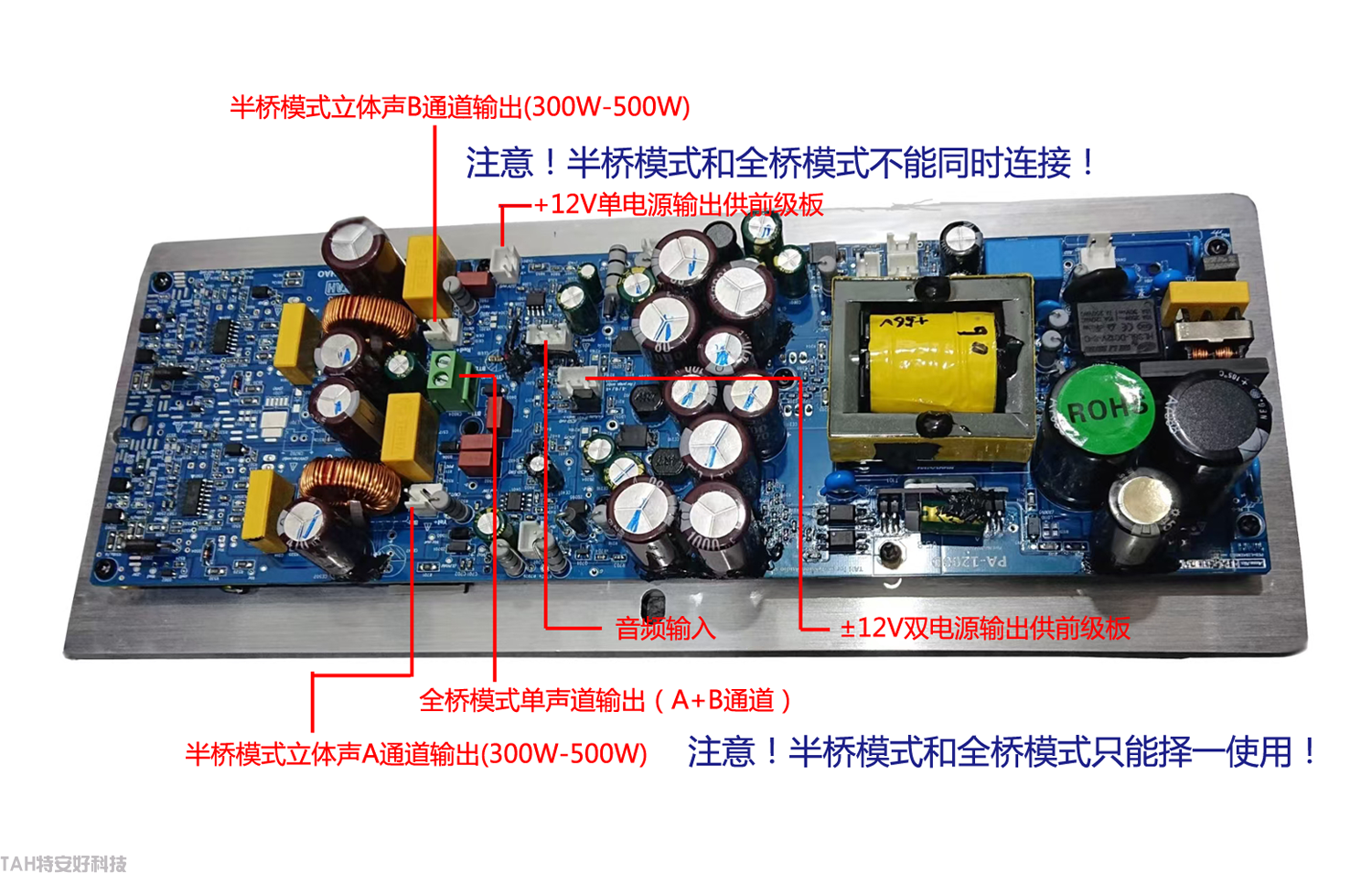

产品图文简介说明：

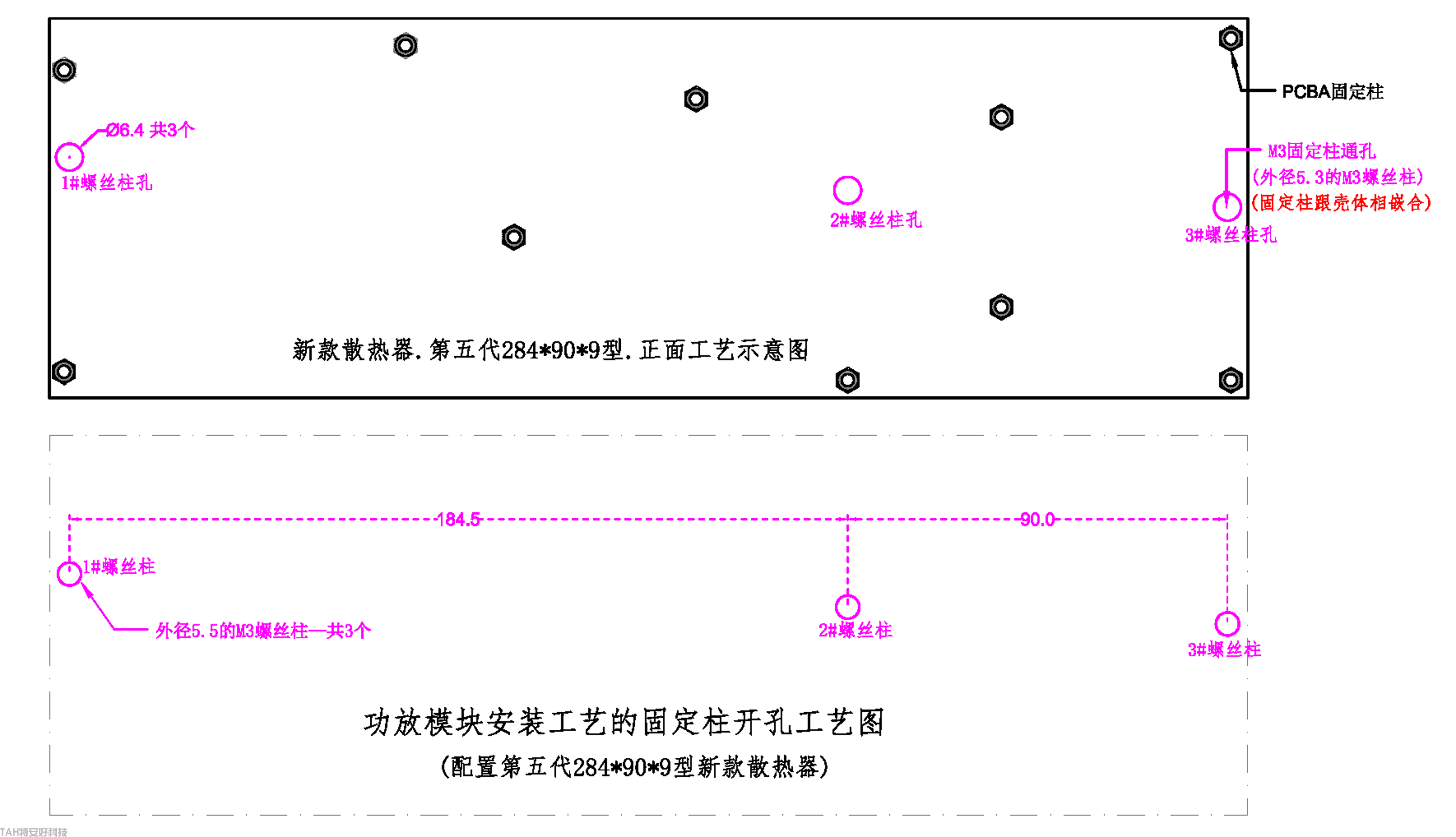

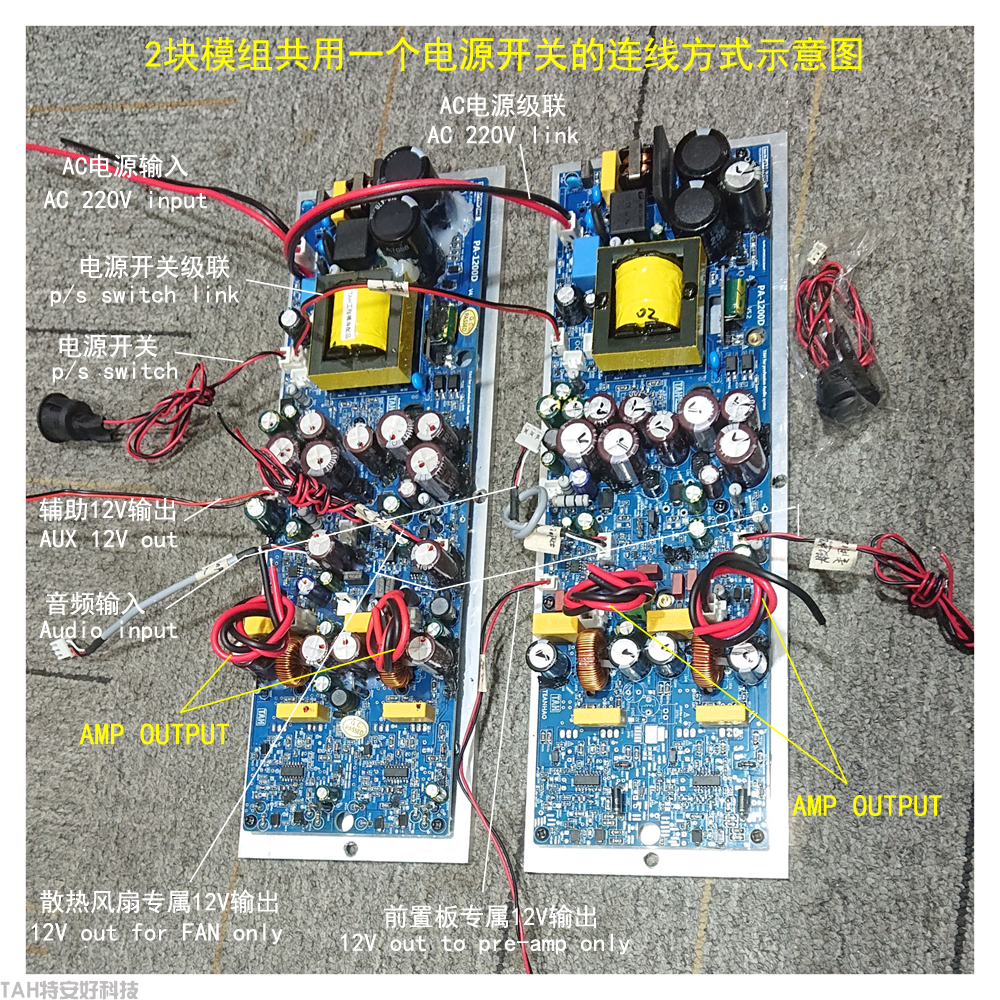

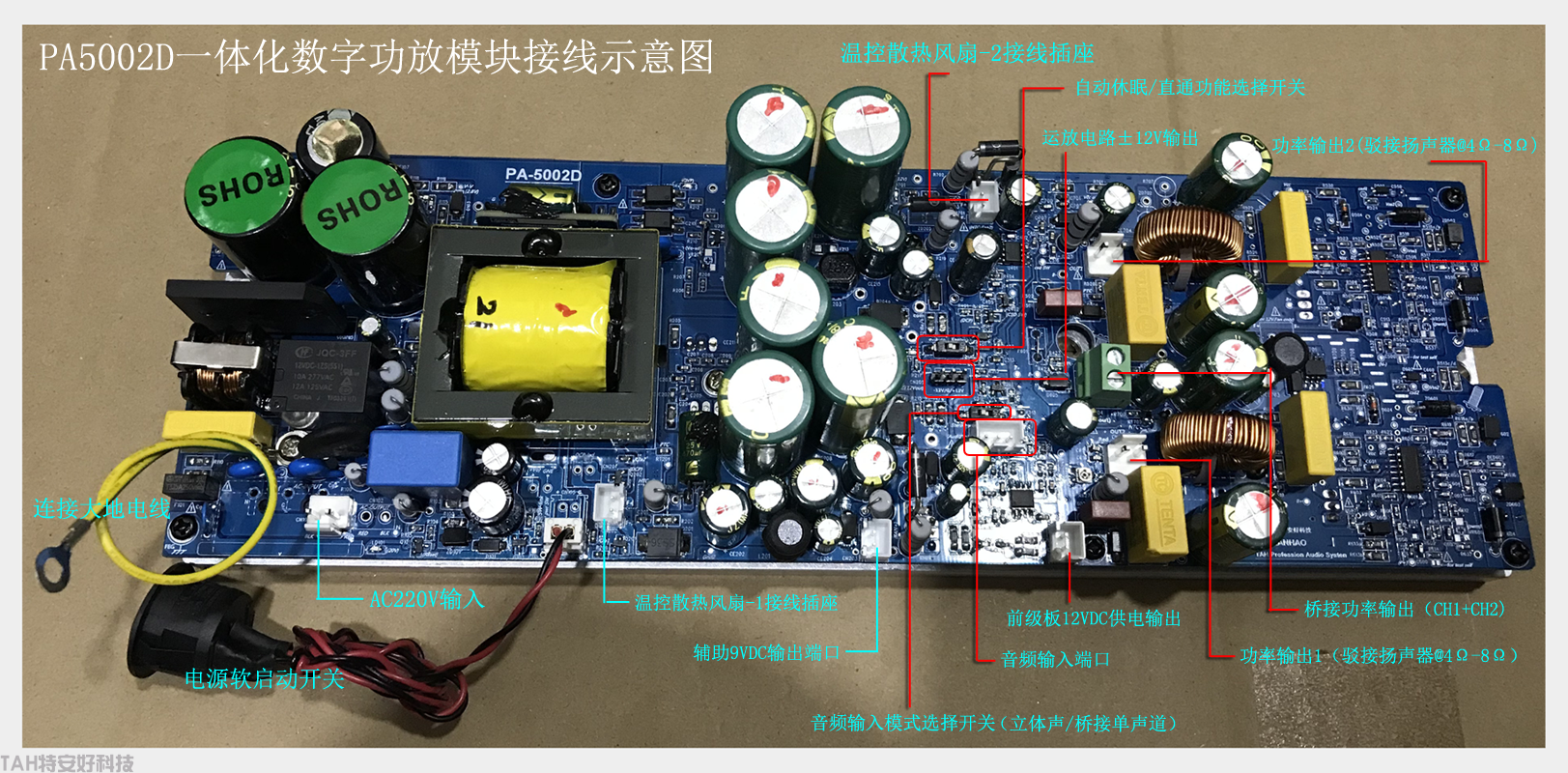

产品安装工艺参考图例：

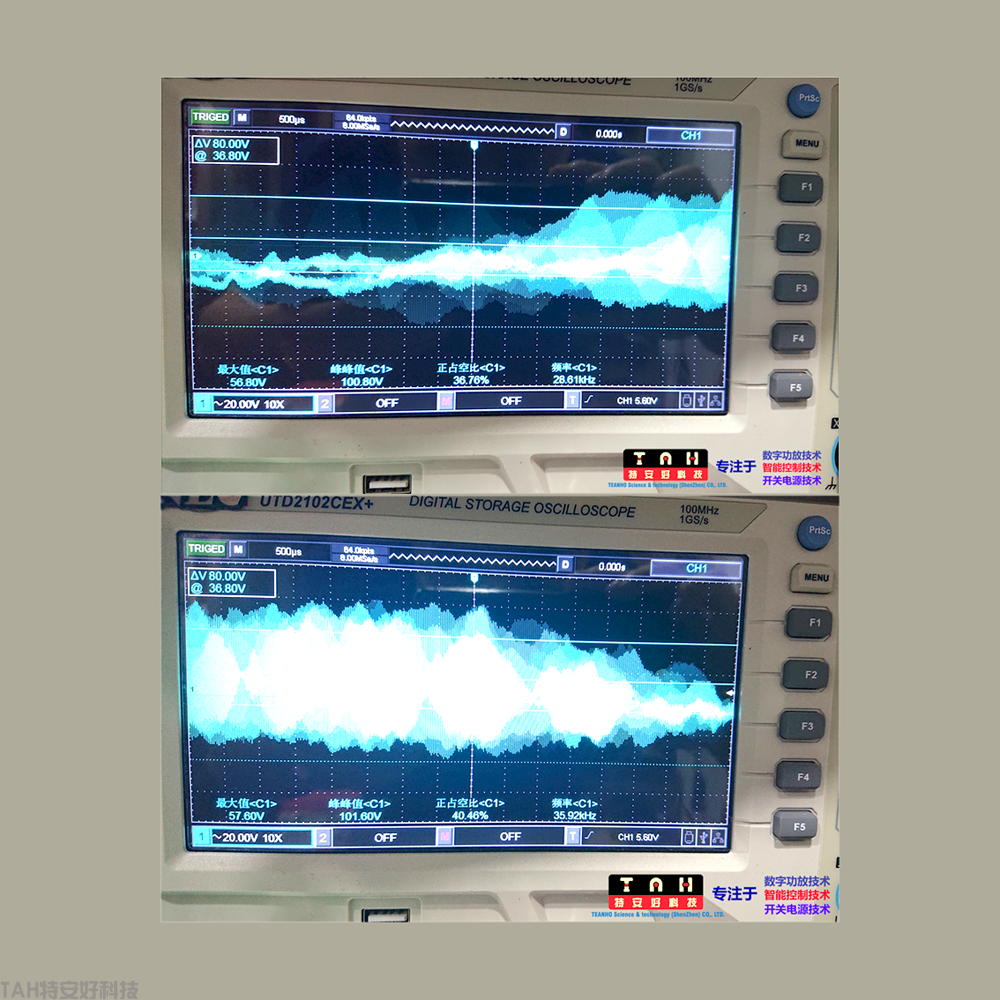

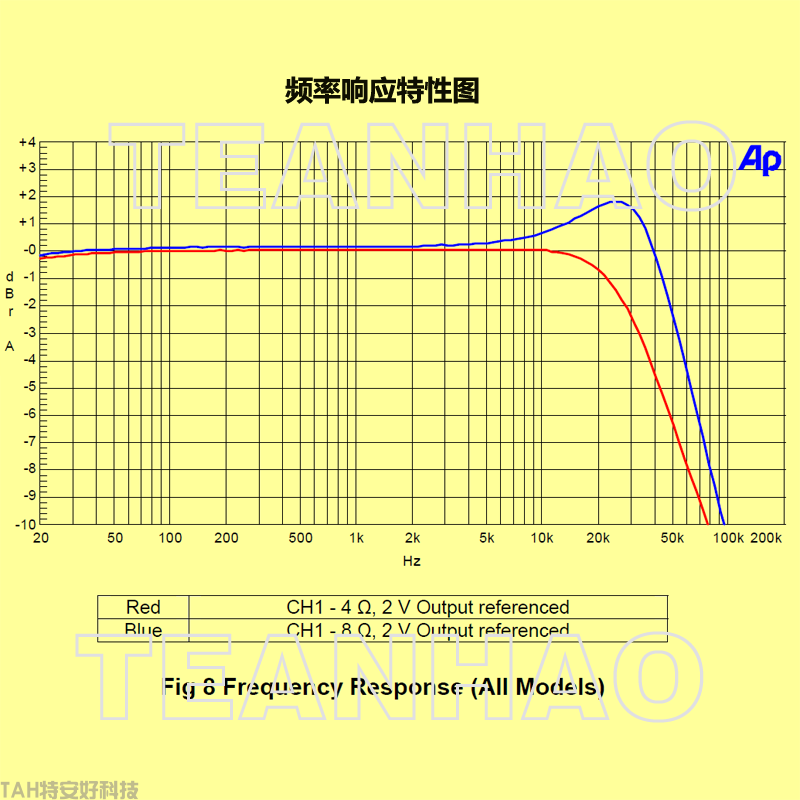

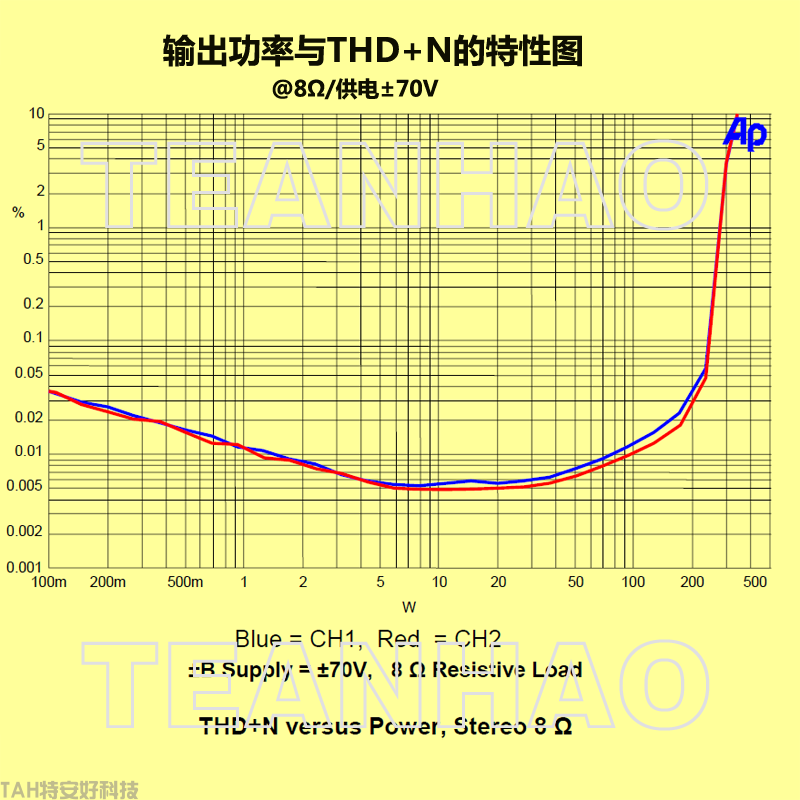

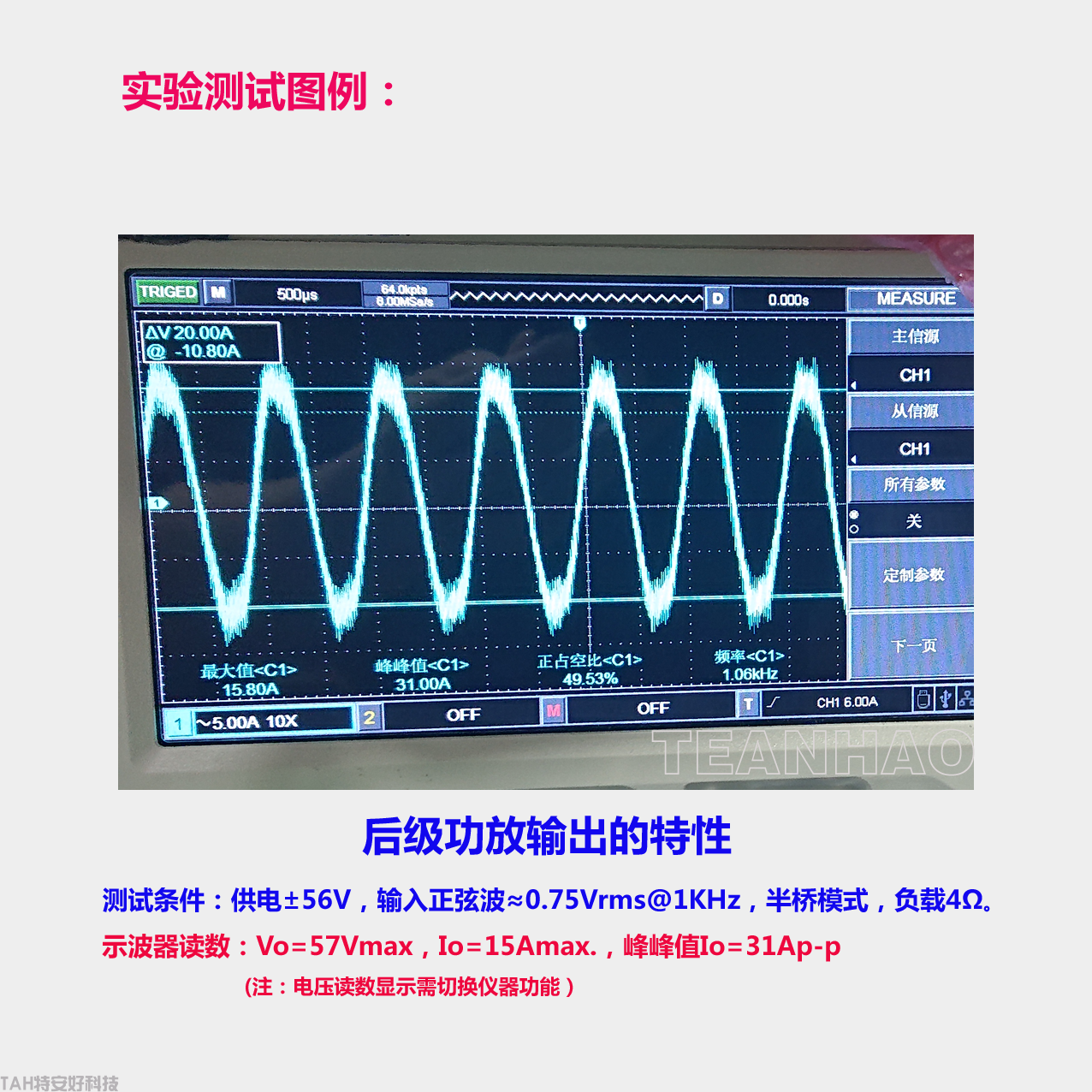

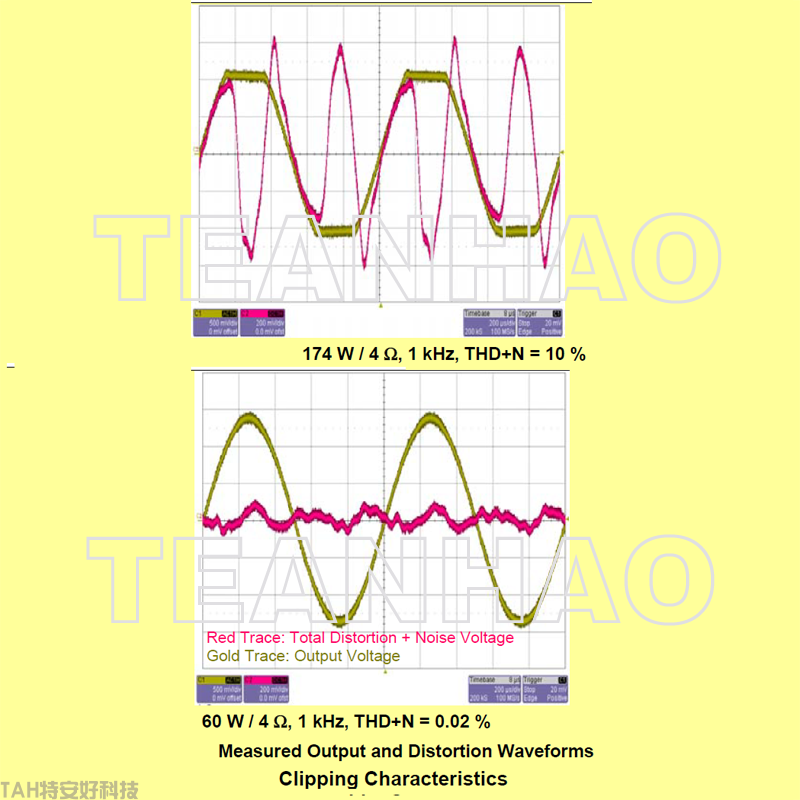

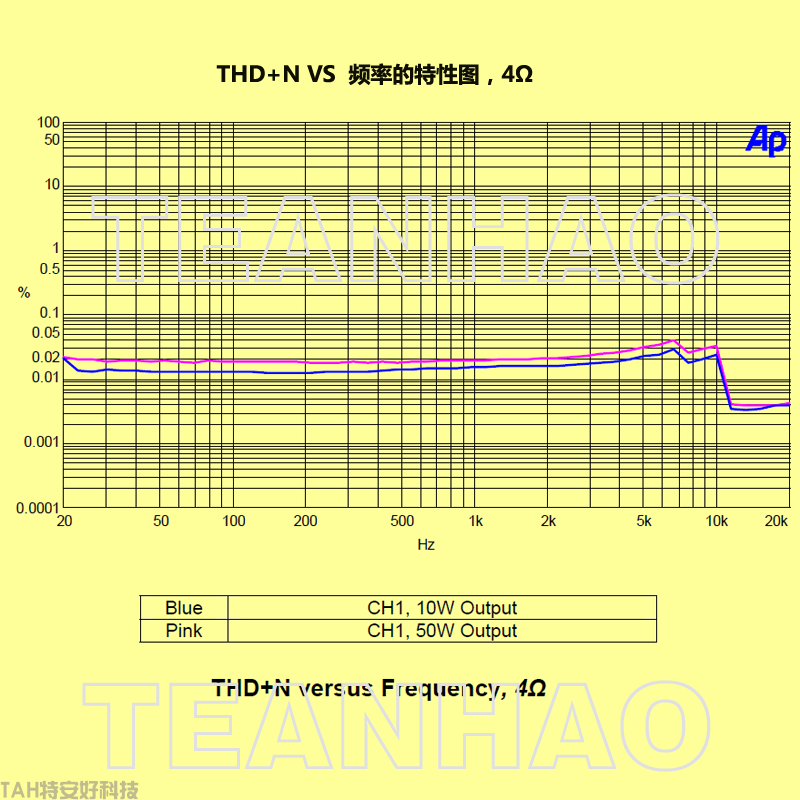

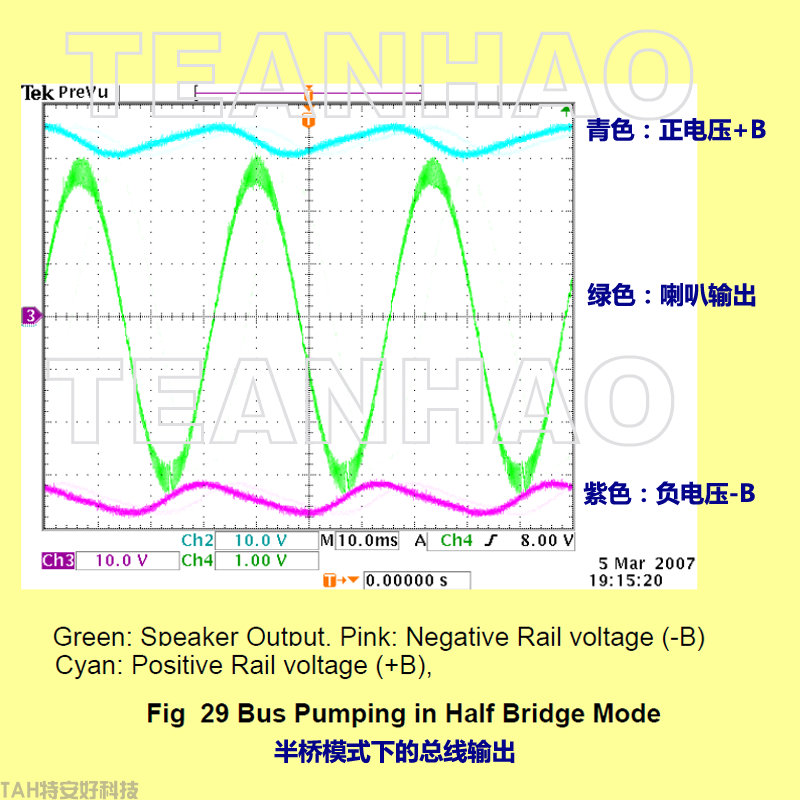

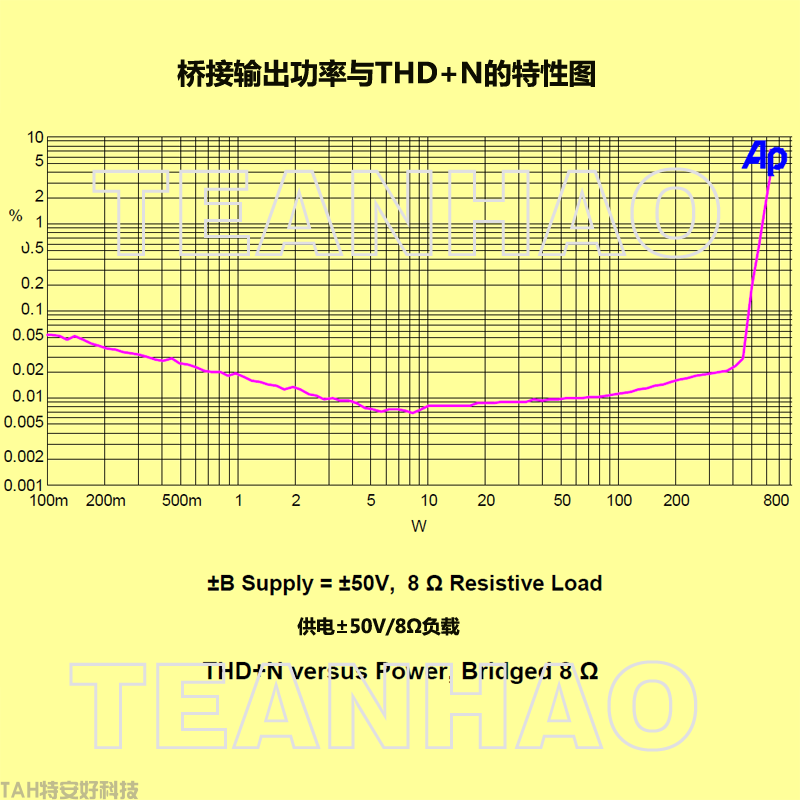

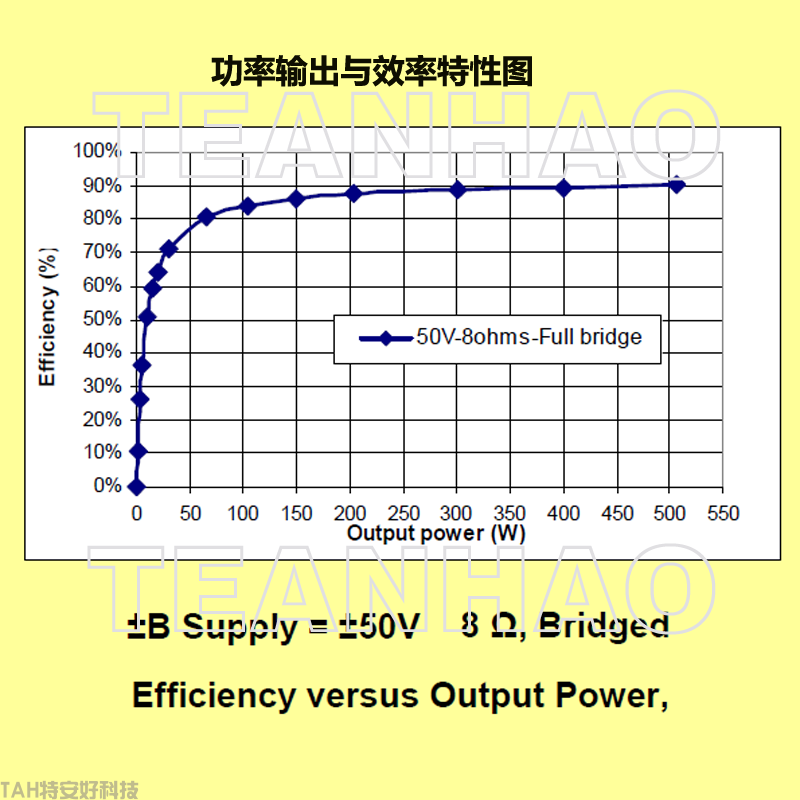

产品相关的实验测试数据：

（未完，待续）
