网络型＃Dante技术功放模组
这是我方早期与合作方联袂打造的高端专业音频信号放大设备的精品系列。
本系列产品采用先进的Dante技术传输网络数字音频，这是一种基于3层的IP网络技术, 为点对点的音频连接提供了一种超低延时、高精度、低成本的解决方案。Dante技术可以在100M/1000M以太网上传送高精度的时钟信号和专业级别的音频信号，并可以进行复杂的网络路由功能。
Dante技术，在网络上传送超低延时的音频信号，实现了单线多级（机）远距离而无杂音的信号传输。
主要技术参数：
输出功率：可选1500W8Ω；750W8Ω；640W4Ω；320W4Ω。（支持定制）
音频输入：XRL模拟音频信号；Dante网络数字音频信号
设备联机路由：视窗界面，专属Dante工具APP（免费下载）
辅助设备及软件：专属硬件声卡（含数字调音台）或使用授权虚拟声卡（windows7以上界面）和PC或笔记本电脑（含iPAD).
DSP控制系统：全部支持EQ；分频；相位；增益；I/O矩阵与模式；等。
AC电源输入：专业3通座,220V。
以下是内部协同第三方进行的样机测试评估报告（部分选录，仅供参考）
测试条件 | 1.工作电压：±12V 2.音源输入：DANTE虚拟声卡及其相关应用软件/RJ45网线(L=10m)；模拟音频XLR端口 3.DSP应用软件界面：用于DSP参数的调试与储存 4.办公电脑：提供DANTE网络与DSP界面的工作平台及音频信号 5.其它设备：配套的主机系统、音箱、外部级联测试的功放机等 6.把RX0102模组安装在测试设备壳体的指定位置，上紧螺丝，分别连接好内部的连线、屏蔽线。 | |||
NO. | 测 试 项 目 | 情况描述/问题现象与解决 | 应用的主观评估 | |
01 | DANTE网络的联接与传输功能 | 1.通过DANTE控制软件进行相关路由和数据配置，设备连接成功。RJ45型A/B两个端口皆可正常连接。 2.但反复二次开机，偶然出现不能正常联机的现象，即信号传输不了。此时查看控制软件面板界面出现橙黄色的三角形感叹号标识。返厂测试却正常。估计仅是用户端的计算机系统软硬件的兼容性问题。通常延长连接时间后，此现象可消失。 | DANTE网络功能的数据传输与应用：正常。 | |
02 | DANTE网络音频的解调与输出功能 | 1.PCB内部的音频输出端口，有时出现只有一声道信号输出的现象。经返厂检测并固件升级后，已正常。 | 网络音频的解调与输出功能：正常。 | |
03 | DSP参数的调节与储存功能 | 1.从外部导入预置数据时，系统无响应，即导入数据无效；同时，写入模组EPPROM的用户数据无法储存，即断电后用户数据尽失。经返厂再次固件升级和更新UI软件后，可正常使用了。 2.六种预置数据的储存与切换功能，测试正常。 | DSP的数据调节与储存功能：正常。 | |
04 | XLR模拟音频的输入与输出功能 | 单纯的XLR卡农口之I/O功能测试，无异常。 | 模拟信号的I/O功能：正常。 | |
05 | DANTE和XLR音源自动切换功能 | 1.默认DANTE，而优先为XLR的功能，测试正常； 2.识别信号的灵敏度太高，手指触及XLR座子的边沿时，自动切换功能就会启动，造成误判现象。 | 建议修改自动识别的门限阀值，避免信号误判。 | |
06 | 模组初始化过程的背景噪声问题 | 开机的初始化过程，出现隐约的背景噪声（类似杂波噪声）。数字电路固有的噪声，常见难题。 | 常规现象，主观上可接受。 | |
P.01 OF 2 | ||||

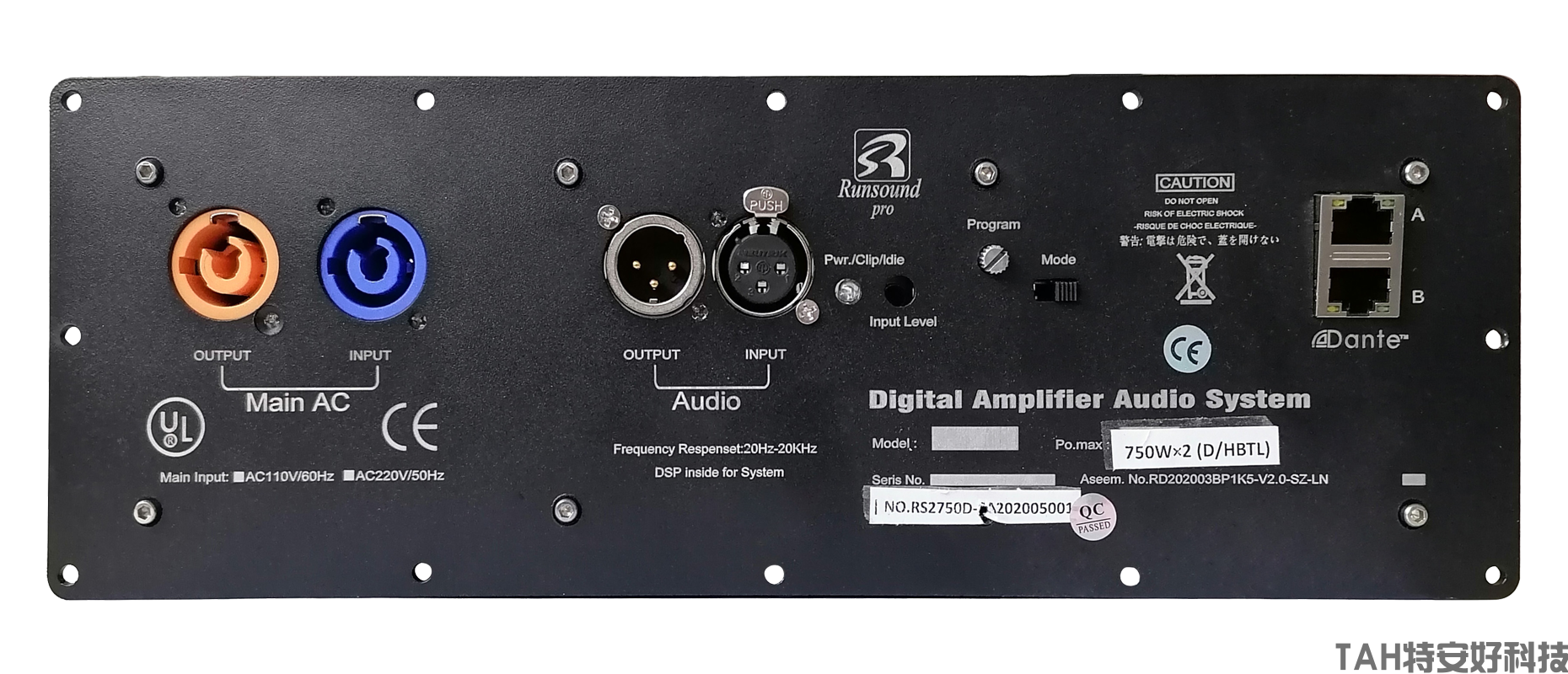

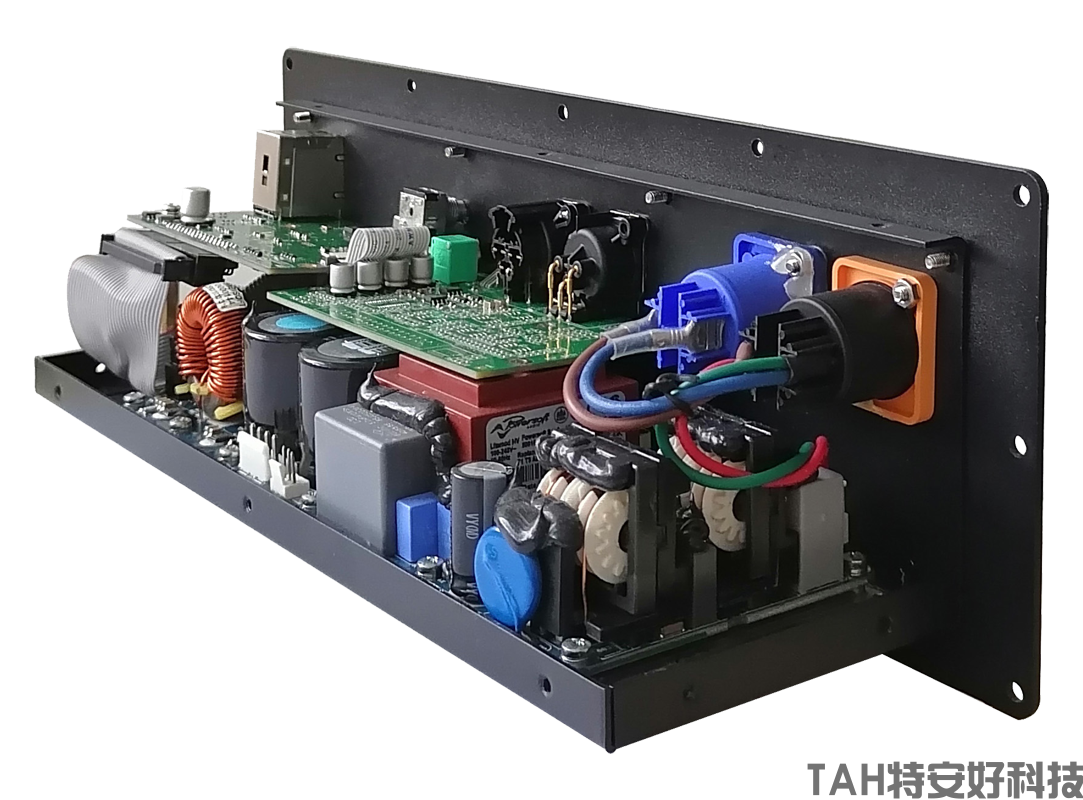

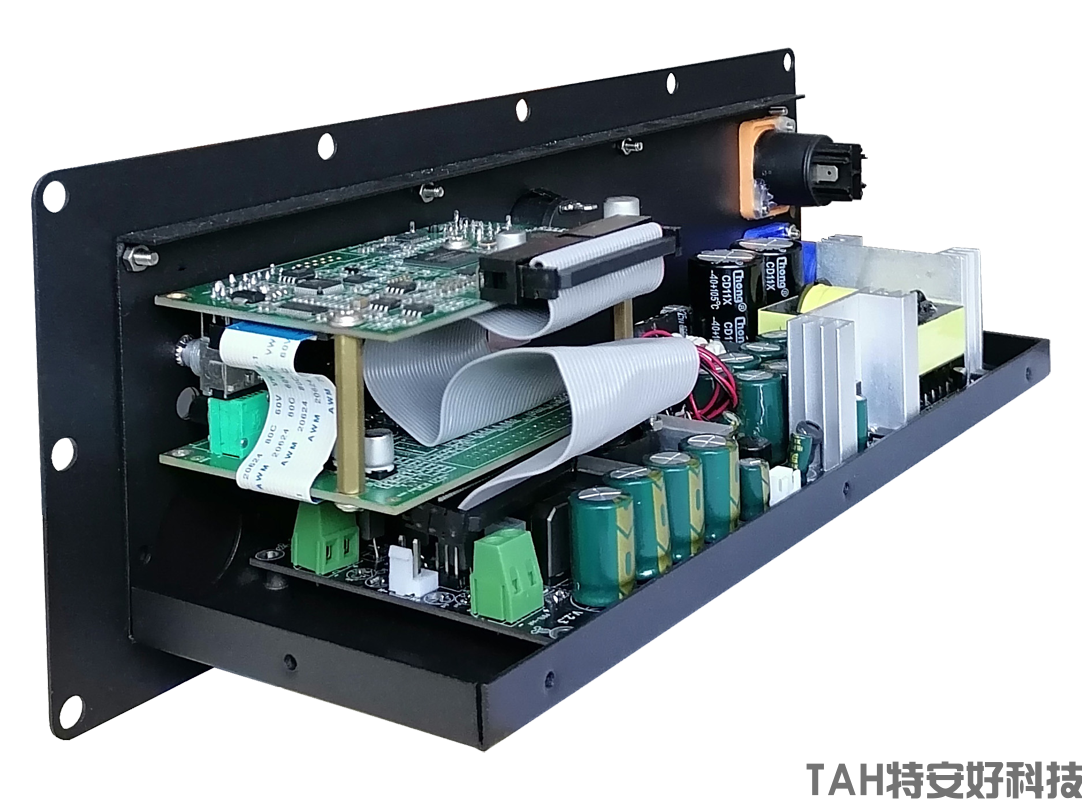

以下是两款样机的实物面板和内部图例：RS-1500DSP(Po=1500W)
