- 型号:EM-T1110A
特安好科技EECM的综述
EECM，即Electron Economizes on Energy to Control Mould的简称， 俗称【电子节能控制模块】，是深圳市特安好科技有限公司自主专利的主要衍生品之一。它是一种既节能又安全的通用电源控制模块，可广泛应用于所有的电器设备、用电场合。模块的首款产品型号为EM-T1110A，其特征：具有自动开机和自动计时关机的功能，可提供最大的用电便利和最大限度的降低能源消耗（防止非正常的用电损耗），并具备了过载、过压、漏电等多种安全用电的防护功能。
1.1. 声控自启：利用内置拾音头（传音器）探测到的声音信号进行一系列转换处理后自启主电源。
1.2 支持远程自启：在远处输入DC/AC低压或者音频、视频等其它正弦波信号，实现自动开启主电源。
1.3 自动计时切断主电源：如果用户离开了用电现场或休眠而忘记关机，那在计时完成后自动切断电源，从而避免了资源的浪费！
1.4 漏电保护：当用电回路中出现任何漏电情况时，控制系統在1秒钟内迅速切断主电源。
1.5 过载保护：当用电回路中出现严重超载时断电保护，并以LED提示（此功能设在配套的装置上）。
1.6 过压保护：当用电回路的电压超常值时，自动迅速恢复到220V左右，不但保证了回路的电器安全，还可保证正常的供电不受影响（此功能设在配套的装置上完成）。
2、EM-T1110A型EECM模块的主要技术规格：
2.1 工作电源： Vdd: 5V—15VDC；Idd≤10mA;
2.2 储藏温度： −65°C to +150°C
2.3 工作温度： 0°C to +70°C
2.4 门控电压： 0.8V—Vdd
2.5 漏电保护灵敏度： 0.8V
2.6 远程启动信号 ：A、交流/直流电： 5V—15V ；B、音频或视频：≥0.5VRSM
2.7 声控灵敏度：50dB (±3dB，用户可调)
2.8 手动开启方式：待机微启动/ Stand by ON
2.9 工作指示灯：开机时呈红色、关机时呈绿色
2.10 计时关机的可调范围： 5－60分钟（用户可调）
2.11 PCB外观尺寸： 长×宽＝5.4×3.7cm
| 脚位 | 定义与功能 | 规格参考值 | 规格推荐值 | 电路标符 |
| 1，2 | 工作电源输入端 | 5－9V | 5V | VDD |
| 3,4,7,12 | 工作电源负端（接地） | / | / | GND |
| 5 | 门限控制端 | 0.8－VDD | 0.8－5V | C.G. |
| 6 | 漏电保护检测端 | 0.8－VDD | 0.8－5V | EL.P. |
| 8 | 开启指示LED输出端 | 共阴极－红色 | 共阴极－红色 | LED(ON) |
| 9 | 关闭指示LED输出端 | 共阴极－绿色 | 共阴极－绿色 | LED(OFF) |
| 10 | 手动开关连接端，人工开关电源 | 常规按钮开关 | 6×4按钮开关 | SW |
| 11 | 手动开关连接端，人工开关电源 | 常规按钮开关 | 6×4按钮开关 | SW |
EECM模块的应用范围与效果
EECM适用于任何用电场合的智能控制供电以及所有的电器电源电路。例如，可在常规的电源插排里安装本品及其配套装置，即可成为一款既节能又安全的电源转换器（或电源切合器）。再如，在原电器的电源回路插入本模块，并稍作改动，即可实现上述的所有功能。从整体上说，花很少的成本即可实现原设备质的飞跃，而产品的档次也由此大幅的提升！

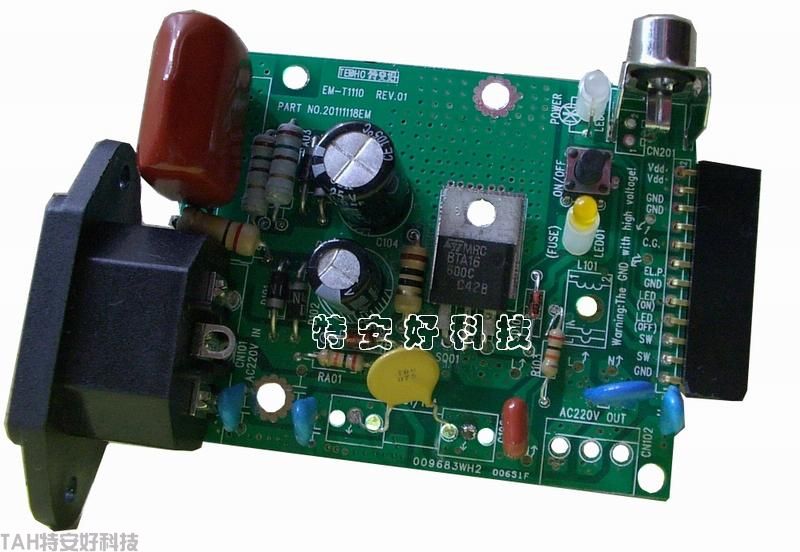

配套的电源板（可控硅切合型）：
【EM-T1201PS型】专利EECM电源节能控制器样品内部图
重点说明：
5.2.1 工作电源的降压部分可采用“阻容式降压法”。此法可大幅降低原料成本和工艺成本，并且节省PCB的装配空间。但需注意的是：此法会产生“热地”现象（即接地的公共端是高电位），故在实际技术测试操作时务必注意这点！
5.2.2 主电源的输出部分，可采用“可控硅切合式”。实际应用时只需把可控硅的G极（门极）与EM-T1110A的第5引脚（C.G.端）直接连接即可。可控硅的G极（门极）触发信号按常规的方式设计即可。
5.2.3 远程开机的信号包括：● 5－15V的直流电压或交流电压；●音频或视频等其它正弦波信号。这些信号通过两芯同轴电缆的传输，可以在相距几千米、甚至几十千米的异处，实现对多个场地、多套设备的同步开机；之后，若某处设备一直处于闲静状态，那在计时后自动切断主电源，从而避免了电能的损耗。此法对于公共场所（如旅店、KTV娱乐、大型的户外广播系統等）的用电提供了便利，不但降低了能源的损耗，而且还节省了时间，并保护了电器的安全！此可谓一举多得。
产品特征：
具有智能化的自动开机和自动关机功能，可最大限度的降低能源消耗（防止非正常的用电损耗），并具备了过载、过压、漏电等多种安全用电的防护功能。
主要功能简介：
1.1. 声控自启：利用内置拾音头（受音器）探测到的声音信号进行一系列转换处理后自启主电源。
1.2 支持远程自启：在远处输入DC/AC低压或者音频、视频等其它正弦波信号，实现自动开启主电源。
1.3 自动计时切断主电源：如果用户离开了用电现场或休眠而忘记关机，那在计时完成后自动切断电源，从而避免了资源的浪费！
1.4 漏电保护：当用电回路中出现任何漏电情况时，控制系統在1秒钟内迅速切断主电源。
1.5 过载保护：当用电回路中出现严重超载时断电保护，并以LED提示。
1.6 过压保护：当用电回路的电压超常值时，自动迅速恢复到220V左右，不但保证了回路的电器安全，还可保证正常的供电不受影响。
